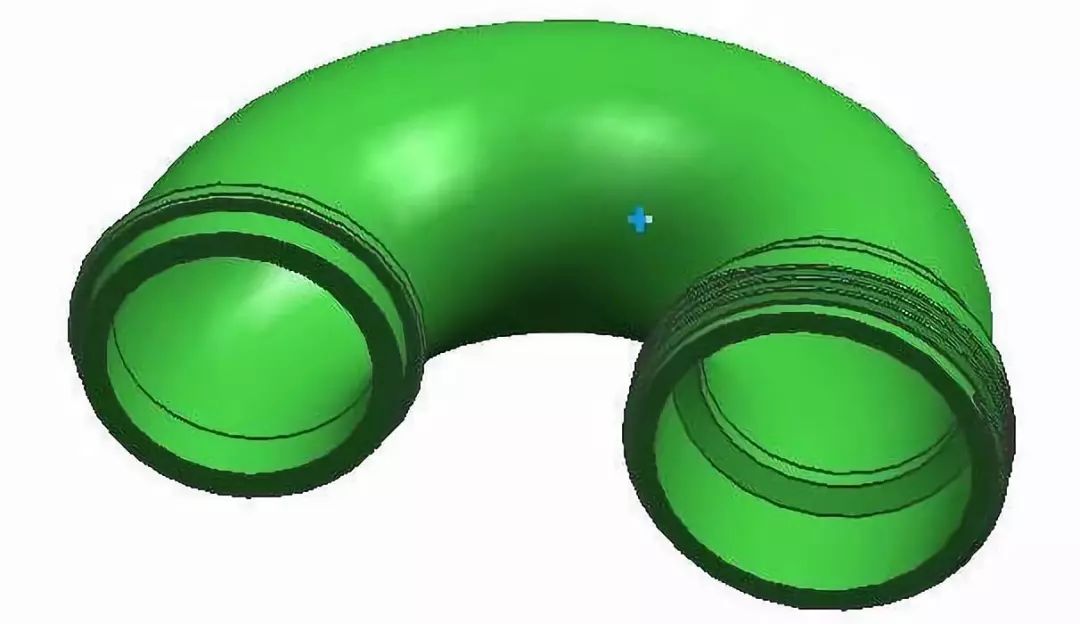

Изделия трубчатого типа также относительно распространены, и многие проектировщики пресс-форм не понимают принципа вытягивания дугового сердечника, позвольте мне поделиться с вами.

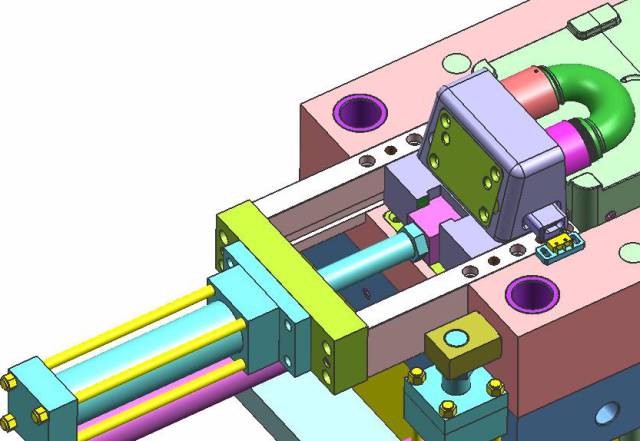

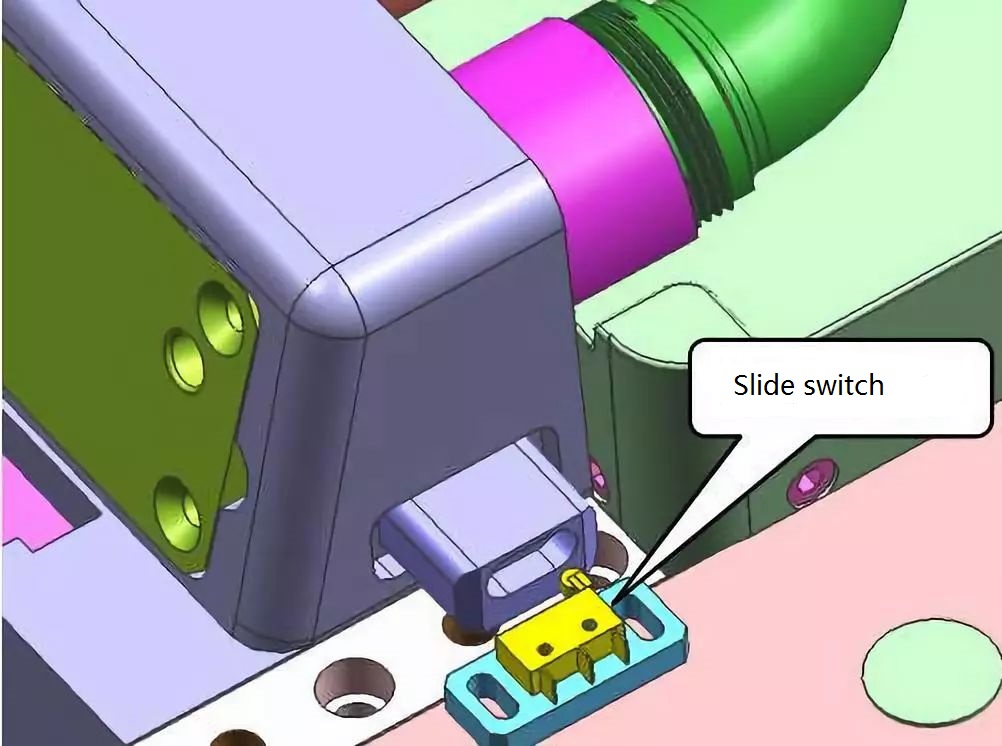

Из-за относительно длинного хода вытягивания дугового сердечника требуется вытягивание сердечника масляного цилиндра, как показано на рисунке ниже.

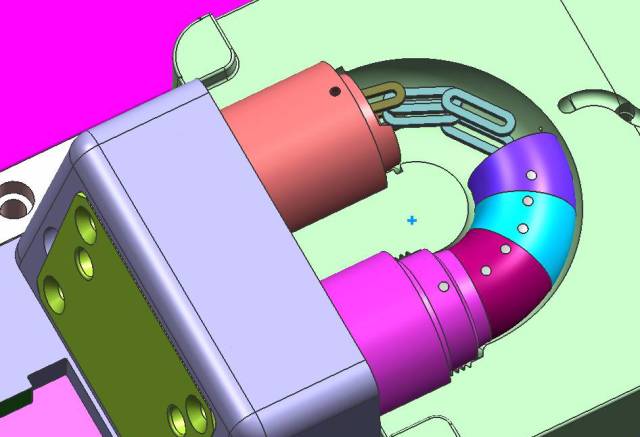

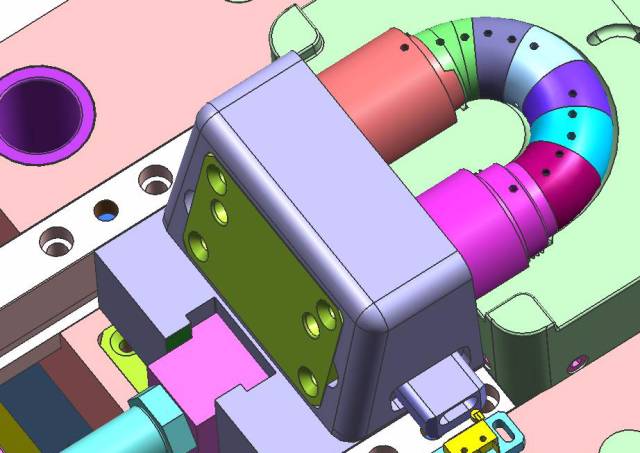

Для вытягивания дугового сердечника вставку ползуна необходимо разделить на несколько частей, а сердечник протягивается вдоль дуги изделия во время вытягивания сердечника, как показано на следующем рисунке.

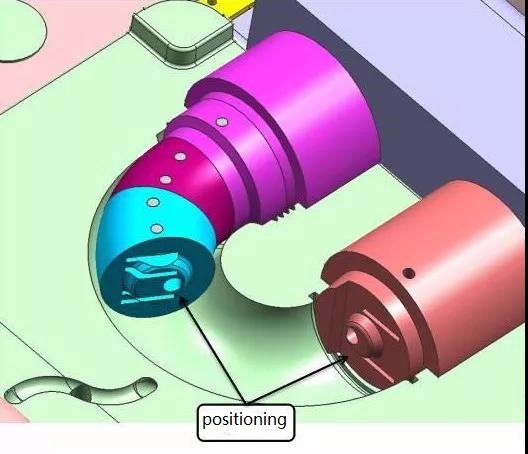

Вставки слайдера соединяются с помощью защелкивающихся ключей и позиционируются с помощью штифтов, как показано на следующем рисунке. ：

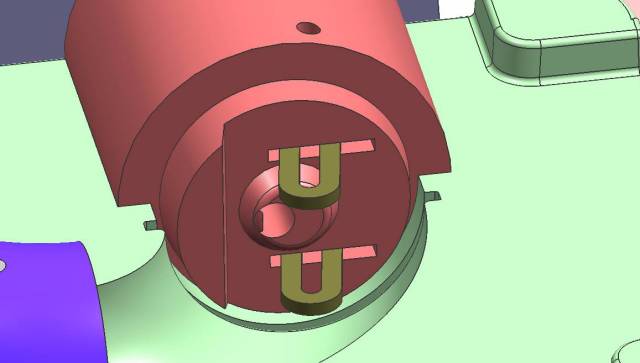

Положение защелкивающегося ключа во вставке ползуна должно быть таким, чтобы избежать помех между защелкивающимся ключом и вставкой ползуна, когда сердечник вытягивается по дуге, как показано на следующем рисунке.

Вставки ползуна должны быть расположены так, чтобы обеспечить плавный зажим формы без перекосов, как показано на следующем рисунке.
