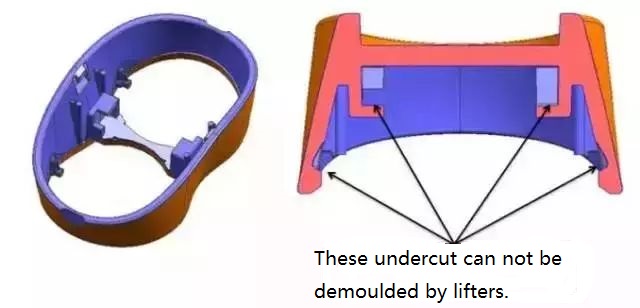

Мы все знаем, что продукты имеют поднутрение, как правило, внутреннее поднутрение продукта обычно освобождается подъемником, а внешнее поднутрение продукта освобождается слайдером. Когда внутреннее поднутрение продукта не может быть использовано в качестве подъемника, какую структуру мы используем?

Как показано ниже:

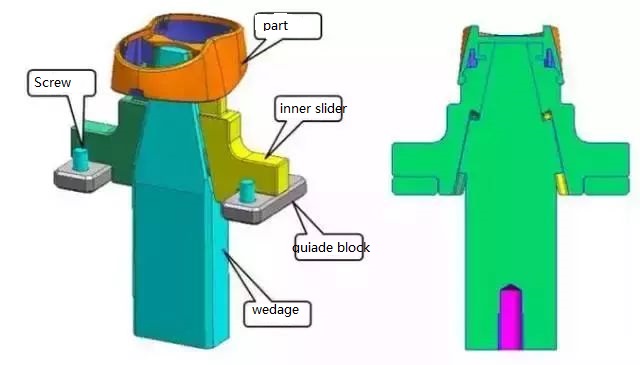

Встречайте этот тип продукта, не можете сделать подъемник, можете только рассмотреть внутренний ползун сердечника тянущего. Внутренний ползун сердечника тянущего механизма состоит из внутреннего ползуна, клина и направляющего блока.

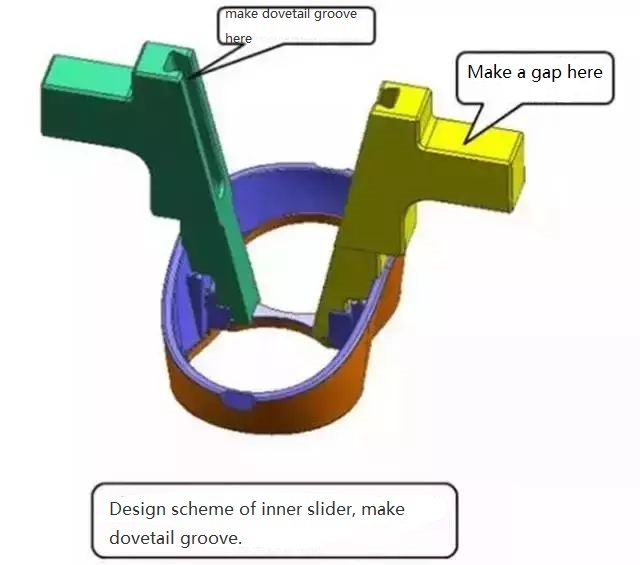

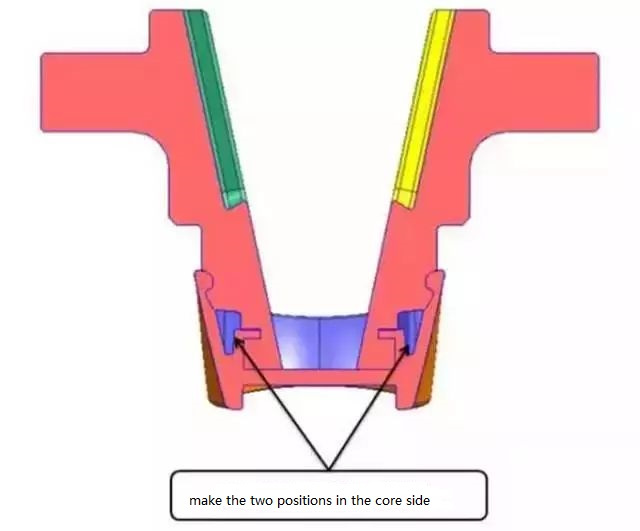

Схема конструкции внутреннего ползуна

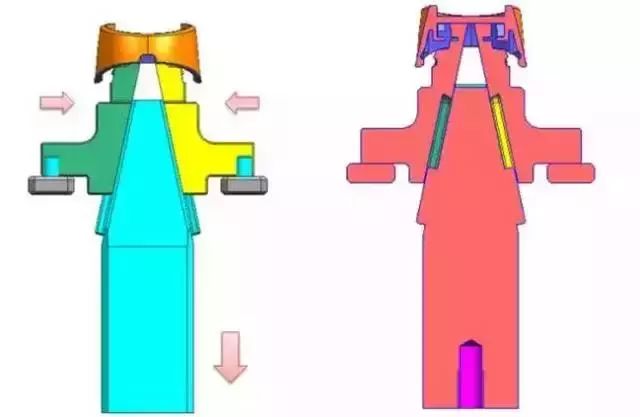

Принцип движения внутреннего ползункового механизма:

(1)Для этого типа внутреннего механизма слайдера опорная пластина должна быть добавлена к нижней части пластины B, а пластина B и опорная пластина должны быть открыты. Клин фиксируется на опорной пластине.

(2)Сначала открываются пластина А и пластина В, после открытия на определенное расстояние, затем открываются пластина В и опорная пластина. Расстояние открытия контролируется ограничительным винтом. Когда клин зафиксирован на опорной пластине, клин перемещается в направлении стрелки, между внутренним ползуном и клином имеется паз в виде ласточкина хвоста. Благодаря эффекту паза в виде ласточкина хвоста два внутренних ползунка приводятся в движение, чтобы скользить внутрь (в направлении стрелки), отсоединяясь от поднутрения, и вытягивание сердечника завершается.
