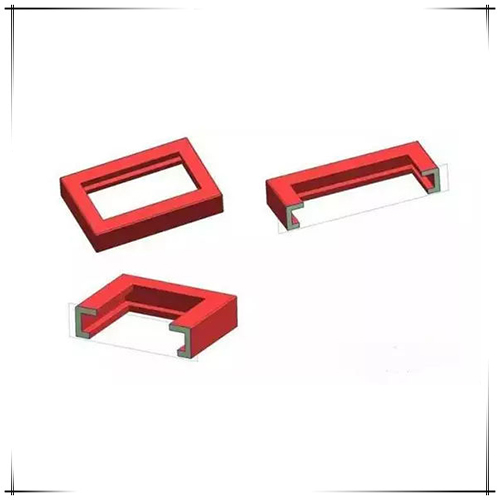

Как мы знаем, при проектировании пресс-формы, если у изделия есть внутренняя выточка, мы обычно делаем подъемник, если есть внешняя выточка, мы делаем слайдер, но если у него есть выточка вокруг 4 угла, и его невозможно принудительно извлечь из формы, что нам делать? Как показано на рисунке ниже, нам следует сделать подъемник или слайдер?

1. Анализ конструкции

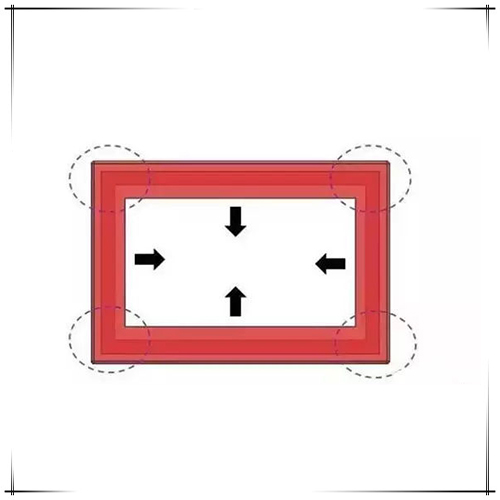

Если так, то сначала мы подумаем об изготовлении подъемника, но после анализа, если сделать подъемник, 4 угла поднутрения не смогут быть извлечены из формы (подъемник в направлении стрелки)

2.План проектирования

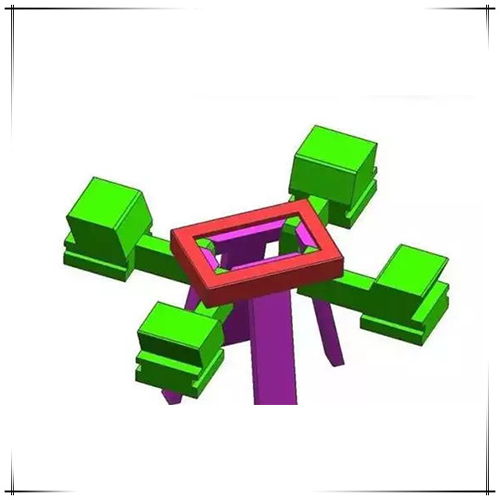

Если поднутрение не может быть извлечено из формы, мы можем только рассмотреть, можем ли мы спроектировать с подъемником + внутренним слайдером. Как показано на рисунке ниже, зеленая часть - внутренний слайдер, розовая часть - подъемник.

3.Принцип работы
Когда задний сердечник штампа поднимается над передним сердечником штампа, подъемник перемещает внутренний ползун, прежде всего, чтобы извлечь из формы 4 угла поднутрения, 4 подъемника выталкивают изделие, извлекая из формы поднутрение, удаляют изделие, затем закрывают форму для следующего производства.
